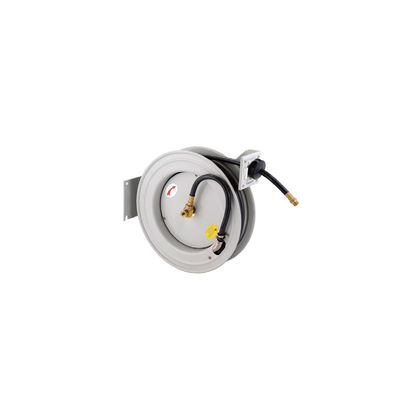

Enrouleurs de tuyau d'air auto-rétractables série YEEDA YD53
Enrouleurs de tuyaux d'air auto-rétractables de qualité professionnelle avec des longueurs de tuyau de 10 à 30 m et une pression de service de 20 à 30 bars, conçus pour les ateliers, les usines et les centres de service.
Spécifications du produit
1. Résumé des paramètres spécifiques au modèle
| Série (groupe de numéros de modèle) |
Modèle |
Matériau du tuyau |
ID du tuyau |
Longueur du tuyau |
Pression de service |
Taille de connexion |
Application clé |
| Rembobinage automatique Économique DIY (310) |
YD53-001 |
Tuyau flexible Allemagne |
1/4" |
10m |
30 barres |
1/4" |
Outils pneumatiques pour bricolage à domicile, petit atelier |
| YD53-002 |
Tuyau flexible Allemagne |
3/8" |
8m |
30 barres |
3/8" |
Lavage à petite échelle, usage industriel léger |
| YD53-003 |
Tuyau flexible Allemagne |
3/8" |
10m |
30 barres |
3/8" |
Opérations d’outils pneumatiques mobiles |
| Pneumatique à rembobinage automatique (320) |
YD53-004 |
Tuyau flexible Allemagne |
1/4" |
15m |
30 barres |
1/4" |
Services aériens moyens ateliers, maintenance de flotte |
| YD53-005 |
Tuyau flexible Allemagne |
3/8" |
15m |
30 barres |
3/8" |
Lubrification des usines de fabrication, tâches de réparation |
| YD53-006 |
Tuyau flexible Allemagne |
1/2" |
10m |
30 barres |
1/2" |
Outils pneumatiques à lavage intensif et à haut débit |
| YD53-007 |
Tuyau flexible Allemagne |
1/2" |
12m |
30 barres |
1/2" |
Distribution d'air pour installations industrielles |
| Rétractable automatiquement (330) |
YD53-008 |
Tuyau en caoutchouc hybride |
3/8" |
20m |
20 barres |
3/8" |
Alimentation en air aérien grand atelier, maintenance |
| YD53-009 |
Tuyau en caoutchouc hybride |
1/2" |
15m |
20 barres |
1/2" |
Centres de service automobile, réparation de flotte |
| YD53-010 |
Tuyau en caoutchouc hybride |
3/8" |
30m |
20 barres |
3/8" |
Services aériens à l'échelle de l'entrepôt, outils longue distance |
| YD53-011 |
Tuyau en caoutchouc hybride |
1/2" |
20m |
20 barres |
1/2" |
Maintenance industrielle lourde, lavages à grande échelle |
2. Spécifications structurelles universelles
| Catégorie de fonctionnalités |
Spécification spécifique |
| Matériau de construction |
Acier robuste de qualité professionnelle (cadre du moulinet, base, poteau de support) ; Axe en acier massif de 1" |
| Finition |
Revêtement en poudre CPC exclusif et durable (antirouille, résistant à la corrosion à l'huile, à l'eau et à la poussière industrielle) |
| Conception de disque |
Disques filés et rainurés par CNC avec bords roulés (résistance, sécurité et durabilité améliorées) |
| Options de montage |
Bras de guidage réglable pour montage sur banc, mur, plafond et véhicule (aménagement flexible et peu encombrant du lieu de travail) |
| Rotation et stabilité |
Base monobloc en acier épais de 1/4" + poteau de support (stabilité maximale) ; roulements de précision lubrifiés (rotation fluide du moulinet) |
| Fonction principale |
Auto-rétractable/enroulable (élimine les enchevêtrements de tuyaux ; rangement facile après utilisation) |
Détails du produit
Les enrouleurs de tuyaux d'air auto-rétractables YEEDA série YD53 résolvent les principaux problèmes de gestion des tuyaux d'air : tuyaux emmêlés, portée limitée, mauvaise durabilité et espaces de travail désorganisés. Avec3 séries pour divers besoins + construction en acier robuste + conception multi-montageen tant qu'atouts fondamentaux, ils redéfinissent l'efficacité des tâches liées à l'air dans tous les secteurs.
1. Série 3 : adaptée à chaque demande
- Série 310 (bricolage économique): Idéal pour les bricoleurs à domicile et les petits ateliers avec des tuyaux de longueur courte à moyenne (8-10 m), une pression de 30 bars et un tuyau flexible allemand pour les tâches légères comme les tournevis pneumatiques ou les petits lavages.
- Série 320 (pneumatique industrielle): Conçu pour une utilisation industrielle moyenne à lourde avec une longueur de tuyau de 15 m, une pression de 30 bars et un tuyau allemand durable pour la lubrification des usines de fabrication, la maintenance de la flotte et les opérations d'outils lourds.
- Série 330 (rétractable robuste): Conçu pour une utilisation industrielle et commerciale à grande échelle avec des tuyaux extra-longs (15-30 m), un tuyau en caoutchouc hybride (flexibilité et résistance à l'usure supérieures) et une pression de 20 bars pour les services aériens à l'échelle des entrepôts, les centres automobiles et la maintenance lourde.
2. Durabilité robuste : conçue pour durer
- Construction en acier et revêtement CPC: Le cadre en acier robuste, l'essieu solide de 1" et le revêtement en poudre CPC résistent à la rouille, aux chocs et à l'usure industrielle. La durée de vie dépasse 8 ans, soit deux fois celle des bobines en plastique. Les disques filés CNC avec bords roulés empêchent les dommages aux tuyaux et garantissent la sécurité de l'opérateur.
- Roulements de précision et base stable: Les roulements de précision lubrifiés permettent une rotation fluide du dévidoir (pas de blocage), tandis que la base en acier monobloc et le poteau de support maintiennent le dévidoir stable pendant l'utilisation, même lorsque le tuyau est complètement étendu.
3. Montage flexible et rembobinage automatique : la commodité redéfinie
- Options de montage multiple: Le bras de guidage réglable s'adapte à un montage sur banc, mur, plafond ou véhicule, économisant 50 % d'espace de travail par rapport aux bobines sur pied. Le montage au plafond maintient les tuyaux hors du sol, évitant ainsi les risques de trébuchement.
- Conception auto-rétractable/rembobinable: Élimine l'enroulement manuel du tuyau : après utilisation, le tuyau se rétracte automatiquement dans l'enrouleur, réduisant ainsi le temps d'installation/nettoyage de 40 %. Empêche les enchevêtrements de tuyaux et prolonge leur durée de vie.
Scénarios d'application
1. Centre de service automobile (YD53-009, série 330)
Exigence du scénario: Un centre de réparation automobile entretient quotidiennement 20 voitures, à l'aide d'outils pneumatiques (clés, perceuses à percussion) et d'équipements de lavage. Le centre a besoin de tuyaux durables et à longue portée qui restent organisés.
Processus opérationnel:
- Configuration : Montez le YD53-009 (tuyau en caoutchouc hybride de 15 m, 1/2" ID) au plafond au-dessus de chaque baie de réparation ; connectez-vous au système d'air comprimé du centre.
- Utilisation : rallongez le tuyau de 15 m pour atteindre n'importe quelle partie de la voiture (par exemple, le train de roulement pour le lavage, le compartiment moteur pour les outils pneumatiques) ; la fonction de rétraction automatique retire le tuyau après utilisation
- Efficacité : 20 voitures entretenues en ~4 heures ; pas d'enchevêtrement de tuyaux ni de risques de trébuchement ; Le tuyau en caoutchouc hybride résiste aux taches d'huile et à l'usure.
- Durabilité : le moulinet en acier recouvert de CPC résiste aux impacts quotidiens des outils et des pièces de véhicules
Effet: La longue portée s'adapte aux baies de réparation ; la rétraction automatique permet de gagner du temps ; la durabilité convient aux centres très fréquentés.
2. Lubrification des usines de fabrication (YD53-005, série 320)
Exigence du scénario: Une usine lubrifie quotidiennement 15 machines industrielles à l'aide d'outils de lubrification pneumatiques. Les machines sont espacées de 10 à 12 m, ce qui nécessite un tuyau flexible.
Processus opérationnel:
- Configuration : installez le YD53-005 (tuyau flexible allemand de 15 m, 3/8" ID) sur les murs entre les baies de machines ; connectez-vous à l'alimentation en air de l'usine.
- Lubrification : rallongez le tuyau de 15 m pour atteindre les points de lubrification de chaque machine ; Une pression de 30 bars alimente l'outil de lubrification pneumatique
- Organisation : Le rembobinage automatique maintient le tuyau hors du sol de l'usine, évitant ainsi les dommages causés par les machines ou les chariots.
- Fiabilité : la base en acier et les roulements de précision garantissent un fonctionnement stable : aucun temps d'arrêt dû au blocage des bobines
Effet: La longue portée couvre les baies de machines ; le rembobinage automatique maintient l'organisation ; le design industriel s’adapte aux conditions d’usine.
3. Atelier de bricolage à domicile (YD53-001, série 310)
Exigence du scénario: Un bricoleur à domicile utilise des outils pneumatiques (pistolets à clous, ponceuses) et de petits outils de lavage. L'atelier dispose d'un espace limité et nécessite un enrouleur de tuyau compact et facile à utiliser.
Processus opérationnel:
- Configuration : Montez le YD53-001 (tuyau flexible allemand de 10 m, 1/4" ID) sur un établi ; connectez-le à un compresseur d'air portable.
- Tâches de bricolage : rallongez le tuyau de 10 m pour utiliser des pistolets à clous pour le travail du bois ou de petits outils de lavage pour le nettoyage ; le tuyau léger est facile à manœuvrer
- Rangement : le rembobinage automatique rétracte le tuyau dans l'enrouleur après utilisation, économisant ainsi de l'espace dans le petit atelier
- Commodité : la pression de 30 bars gère tous les outils de bricolage légers et le tuyau allemand est suffisamment flexible pour les espaces restreints
Effet: La conception compacte convient aux petits ateliers ; une utilisation facile convient aux tâches de bricolage ; le rembobinage automatique permet d'économiser de l'espace de stockage.
Foire aux questions
Q1 : Le tuyau se rétracte de manière inégale ou reste coincé. Comment résoudre ce problème ?
A1 : Une rétraction inégale est généralement due à des torsions du tuyau ou à des débris. Solutions :
- Redresser le tuyau: Avant de rétracter, étendez complètement le tuyau pour éliminer les torsions - les torsions provoquent un blocage
- Nettoyer la piste de la bobine: Essuyez la piste intérieure du moulinet avec un chiffon sec pour éliminer la poussière, l'huile ou les débris (l'accumulation bloque la rétraction en douceur)
- Lubrifier les roulements: Appliquez une petite quantité de lubrifiant à base de lithium sur les roulements de précision tous les trimestres. Les roulements secs augmentent la friction et provoquent le collage.
Ces étapes rétablissent une rétraction automatique en douceur.
Q2 : La série 330 (tuyau en caoutchouc hybride) peut-elle être utilisée à l'extérieur ?
A2 : Oui, mais avec précautions. Le tuyau en caoutchouc hybride résiste aux intempéries (pluie, neige légère) et aux changements de température (-10 ℃ ~ +60 ℃), ce qui le rend adapté aux espaces extérieurs couverts (par exemple, portes de garage, ateliers couverts). Cependant:
- Évitez la lumière directe du soleil: Une exposition prolongée aux UV peut dégrader le caoutchouc au fil du temps. Utilisez une housse UV si elle est montée à l'extérieur.
- Prévenir le gel: Vidangez le tuyau d'air comprimé à des températures inférieures à 0 ℃ : l'humidité gelée peut endommager le tuyau et l'enrouleur.
- Évitez l'exposition aux produits chimiques: Gardez le tuyau à l'écart des produits chimiques agressifs (par exemple, les nettoyants industriels) qui pourraient détruire le caoutchouc.
Q3 : La connexion fuit de l'air. Quel est le problème ?
A3 : Les fuites d'air au niveau des connexions sont causées par des raccords desserrés ou des joints usés. Correctifs :
- Resserrer les connexions: Utilisez une clé pour serrer doucement les raccords d'entrée/sortie du tuyau (un serrage excessif peut endommager les filetages)
- Remplacer les joints: Vérifiez les joints toriques en caoutchouc à l'intérieur des connexions. S'ils sont fissurés ou usés, remplacez-les par des joints toriques fournis par le fabricant (les joints usés sont la cause la plus fréquente de fuites).
- Inspecter les fils: Assurez-vous que les filetages de connexion ne sont pas dénudés : les filetages dénudés empêchent une étanchéité parfaite ; remplacer le raccord de connexion si les filetages sont endommagés
Q4 : Comment choisir le modèle adapté à mes besoins ?
A4 : Basez le choix sur le type de tâche, la longueur du tuyau et la pression :
- Bricolage/usage domestique: Choisissez la série 310 (YD53-001/002/003) : tuyaux courts (8-10 m), pression de 30 bars et conception légère pour les outils légers
- Utilisation industrielle moyenne: Choisissez la série 320 (YD53-004/005/006/007) : flexibles de 15 m, pression de 30 bars et flexible allemand durable pour la fabrication ou la maintenance de flotte.
- Utilisation intensive/commerciale: Choisissez la série 330 (YD53-008/009/010/011) : tuyaux extra-longs (15-30 m), tuyau en caoutchouc hybride et pression de 20 bars pour les centres automobiles ou les grands entrepôts
Faites également correspondre le diamètre intérieur du tuyau aux besoins de débit d'air de votre outil (1/4" pour les petits outils, 1/2" pour les outils à haut débit).
