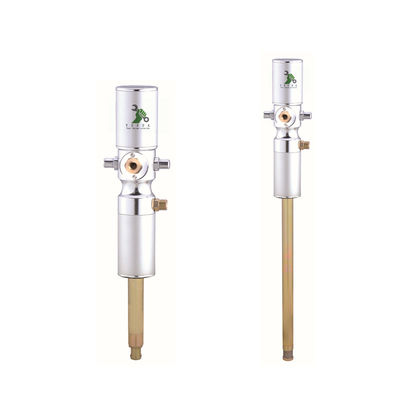

Pompes à huile pneumatiques YEEDA YD51: 14-18L/Min, SAE80-240, pour les ateliers/exploitations/usines
Spécifications du produit
Tableau de synthèse des paramètres de base
| Modèle (avec longueur du tube d'aspiration) |
Ratio de compression |
Connexion d'entrée d'air |
Connexion de sortie d'huile |
Pression de travail |
Max. Pression de débit |
Consommation d'air |
Capacité relative |
Diamètre du tube d'aspiration |
Principales caractéristiques |
| Les mesures de sécurité doivent être appliquées conformément à l'annexe I, partie B, du règlement (CE) no 216/2005. |
1:0 |
F1/4"G |
M1/2"G |
8 bar |
8 bar |
100 litres par minute. |
18 litres par minute. |
42 mm |
Fonctionnement aérien; conception intelligente de pièces basses; adaptateur de bung réglable de 2 "; combinaisons d'huile SAE80 |
| Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. |
3:0 |
F1/4"G |
M1/2"G |
8 bar |
24 bar |
100 litres par minute. |
18 litres par minute. |
42 mm |
Double action; auto-préparation; débit rapide/précise; combinaison d'huile SAE130; adaptateur de 2 pouces |
| Le nombre d'étoiles est calculé en fonction de la taille de l'étoile. |
5:1 |
F1/2"G |
F3/4"G |
8 bar |
40 bar |
125 litres par minute. |
14 litres par minute. |
42 mm |
Double action; auto-primage; compatibilité à haute viscosité; convient à l'huile SAE240; adaptateur de 2 " |
Compatibilité des fluides et champ d'application
| Modèle |
Types d'huile appropriés (plage de viscosité) |
Distance de transfert idéale |
Industries visées |
| Le montant de l'aide est calculé à partir de la somme suivante: |
Huile de moteur, huile synthétique, huile hydraulique, huile d'engrenage, fluide de transmission automatique (jusqu'à SAE80) |
Distance courte à moyenne |
Automobiles, fabrication à petite échelle |
| Le nombre de personnes concernées |
Le même que YD51-009 (jusqu'à SAE130) |
Distance courte à moyenne |
Maintenance de machines lourdes, service de matériel agricole |
| Le nombre de personnes concernées par l'examen |
Le même que YD51-009 (jusqu'à SAE240) |
Distance courte à moyenne |
Boîtes de vitesses industrielles, transfert d'huile à haute viscosité dans les usines |
Détails du produit
La série de pompes à huile pneumatiques verticales YEEDA YD51-009/010/011 répond aux problèmes de transfert d'huile à haute viscosité: "pompage peu lisse, usure élevée et adaptabilité limitée de la viscosité".Avec "efficacité à l'air + conception à double action + compatibilité spécifique à la viscosité" comme points forts de base, chaque modèle vise des besoins d'utilisateurs distincts:
YD51-009: Fiabilité de l'exploitation aérienne de niveau d'entrée
- Conception intelligente à faible entretien:Moins de pièces réduisent l'usure, réduisant la fréquence d'entretien de 40% par rapport aux pompes pneumatiques traditionnelles.éliminer la nécessité d'accessoires sur mesure.
- Moteur à air différentiel stable:Assure un pompage régulier même pour l'huile SAE80, en évitant le "balbutiement" courant dans les pompes basse pression.
YD51-010: Double action pour une viscosité moyenne
- Double action et auto-préparationIl offre des débits rapides et précis - 30% plus rapides que les pompes à action unique.
- La norme SAE130 est applicable à tous les véhicules.Il peut gérer des huiles de viscosité moyenne à élevée (par exemple, l'huile d'engrenage lourd), ce qui le rend idéal pour les machines lourdes comme les tracteurs ou les excavatrices.
YD51-011: Hautes performances pour une viscosité extrême
- 51 Ratio de compression:Fournit une pression de débit maximale de 40 Bar, permettant un transfert en douceur de l'huile de haute viscosité SAE240 (par exemple, l'huile de boîte de vitesses industrielle) qui obstrue les pompes standard.
- Amélioration des liaisons aériennes et pétrolières:L'entrée d'air F1/2"G et la sortie d'huile F3/4"G améliorent l'efficacité du débit; la consommation d'air de 125 L/Min assure une puissance constante pour une utilisation à long terme dans les usines.
Scénarios d'application
Changement d'huile d'atelier automobile (YD51-009)
Exigence de scénario:Un atelier de réparation automobile change l'huile pour 20 voitures par jour (chacune nécessitant 4 litres d'huile SAE50) à partir de fûts de 200 litres.
Processus de fonctionnement:
- Installation: raccorder le YD51-009 (730 mm de tube d'aspiration) à un tambour de 200 L par l'intermédiaire de l'adaptateur de 2"; raccorder l'entrée d'air F1/4"G au compresseur d'air de l'atelier;
- Transfert: pompez 4 litres d'huile par voiture en ~ 13 secondes (capacité 18 L/min);
- Efficacité: 20 voitures entretenues en ~ 4,3 minutes; la conception intelligente des pièces réduit l'entretien mensuel à 1 fois;
- Compatibilité: Il peut manipuler facilement l'huile SAE50; l'adaptateur réglable convient à tous les fûts de magasin.
Effets:Une maintenance réduite permet d'économiser du temps; un débit stable répond aux besoins quotidiens de l'atelier.
Remplissage d'huile pour engrenages de tracteurs agricoles (YD51-010)
Exigence de scénario:Une ferme dessert 8 tracteurs (chacun nécessitant 15 litres d'huile SAE120) par semaine.
Processus de fonctionnement:
- Installation: utiliser le tube YD51-010 (940 mm) avec adaptateur de 2 "; connecter l'entrée d'air à un compresseur portable;
- Transfert: la conception à double action fournit 15 L d'huile en ~ 50 secondes; l'auto-précuteur saute le pré-remplissage;
- Durée de vie: 24 bar, pression maximale, poignées de transfert de 5 m; aucune usure après 8 ravitaillements hebdomadaires;
- Commodité: la conception légère permet à une seule personne de l'utiliser.
Effets:Le débit rapide permet d'économiser du travail; la compatibilité SAE120 répond aux besoins du tracteur.
Boîte de vitesses d'usine de transfert d'huile à haute viscosité (YD51-011)
Exigence de scénario:Une usine de fabrication recharge 10 boîtes de vitesses industrielles (chacune nécessitant 20 litres d'huile SAE220) par mois.
Processus de fonctionnement:
- Installation: déployer YD51-011 (1250 mm) pour les fûts profonds; connecter l'entrée d'air F1/2"G à l'alimentation en air d'usine;
- Transfert: le rapport de compression 5:1 pompe 20 litres d'huile SAE220 en ~1,2 minutes (capacité 14 L/Min);
- Sécurité: une pression maximale de 40 bar garantit un débit en douceur sans obstruction; la sortie F3/4"G empêche les fuites d'huile;
- Fiabilité: Traite l'huile SAE220 sans perte de performance; l'utilisation mensuelle ne montre aucune usure des pièces.
Effets:La compatibilité à haute viscosité résout les problèmes de fabrication; une forte pression permet un transfert stable.
Questions fréquemment posées
Q1: Le débit de YD51-009 devient lent lorsque vous utilisez de l'huile SAE80.
R1: Le débit lent de l'huile à haute viscosité est généralement dû à une pression d'air insuffisante.
- Vérifiez la pression de l'air:Assurez-vous que le compresseur d'air fournit une pression de travail de 8 Bar (la basse pression réduit le débit);
- Le tube d'aspiration est propre:Retirer le tube de 42 mm et rincer avec du diesel pour éliminer les résidus d'huile;
- Adaptateur de réglage:Assurez-vous que l'adaptateur est bien scellé - les fuites d'air réduisent la puissance de la pompe.
Q2: YD51-010 peut-il être utilisé pour les huiles dont la viscosité est supérieure à SAE130 (par exemple, SAE140)?
R2: Non. Le dépassement de la limite SAE130 provoquera une contrainte du rapport de compression 3:0 de la pompe, provoquant:
- Flux réduit:La pompe ne peut délivrer que 10 à 12 L/Min (40% de moins que la valeur nominale);
- Augmentation de l'usure:La viscosité élevée oblige les pièces à travailler plus dur, raccourcissant la durée de vie de 50%;
- Risque de blocage:L'huile épaisse peut bloquer la sortie M1/2"G. Pour la norme SAE140+, utilisez YD51-011 (compatible avec la norme SAE240).
Q3: La fonction d'auto-préparation de YD51-011 échoue.
A3: La défaillance de l'auto-préparation est généralement due à des lacunes d'air ou à des résidus d'huile.
- Vérifiez les connexions:Assurez-vous que l'entrée d'air (F1/2"G) et la sortie d'huile (F3/4"G) sont étroitement reliées - les espaces d'air brisent le vide;
- Prise manuelle:Verser 200 ml d'huile de faible viscosité (par exemple SAE30) dans le tube d'aspiration pour initier le vide;
- Valves propres:Démontrez les soupapes à double action et essuyez les résidus d'huile. Les résidus de gomme empêchent l'auto-préparation.
Q4: Comment choisir entre les trois modèles pour mon entreprise?
A4: Le choix est basé sur la viscosité et les besoins de l'huile:
- YD51-009:Pour l'huile SAE80 ou inférieure (p. ex. huile moteur automobile) dans les petits ateliers, la priorité est donnée à une maintenance réduite;
- Le numéro de téléphone:Pour l'huile SAE130 ou inférieure (par exemple, huile d'engrenage de tracteur) dans les exploitations agricoles/entrepôts de taille moyenne - nécessite un débit à double action rapide;
- Le numéro de téléphone:Pour SAE240 ou inférieur (par exemple, huile de boîte de vitesses industrielle) dans les usines - nécessite une compatibilité de viscosité élevée.
