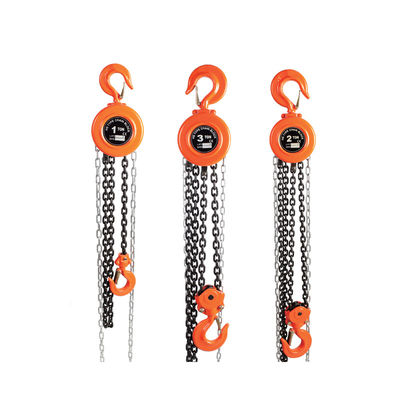

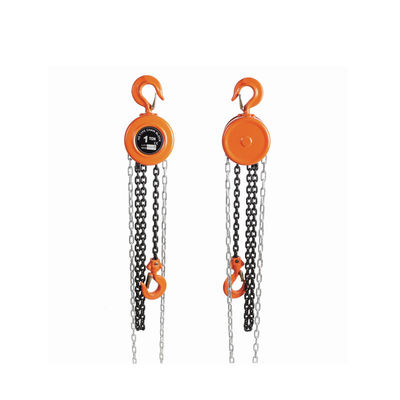

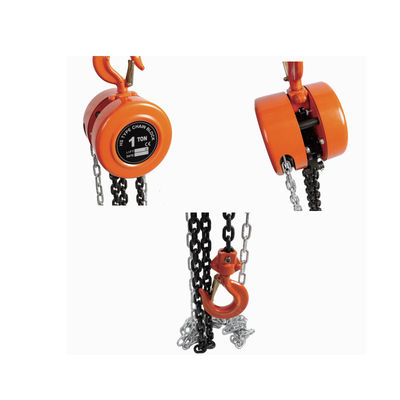

Palan à chaîne HSZ : Charge de 0,5 à 20T, levage de 2,5 à 3 m pour atelier/construction/secours
Spécifications du produit
Tableau récapitulatif des paramètres principaux
| Modèle |
Capacité (T) |
Hauteur de levage (m) |
Charge d'essai (T) |
Hauteur libre minimale (crochet à crochet, mm) |
Traction de chaîne (pleine charge, N) |
Nombre de brins de chaîne de charge |
Spécification de la chaîne (mm) |
Poids net (kg) |
Poids brut (kg) |
Dimensions de l'emballage (L×l×H, cm) |
Taille du coffre à chaîne (cm) |
| YD30-013-0.5T |
0.5 |
2.5 |
0.75 |
255 |
221 |
1 |
6 |
8 |
10 |
28×21×17 |
1.7 |
| YD30-013-1T |
1 |
2.5 |
1.5 |
306 |
304 |
1 |
6 |
10 |
13 |
30×24×18 |
1.7 |
| YD30-013-1.5T |
1.5 |
2.5 |
2.25 |
368 |
343 |
1 |
8 |
16 |
20 |
34×29×20 |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33×25×19 |
25 |
| YD30-013-3T |
3 |
3 |
4.5 |
486 |
343 |
2 |
8 |
24 |
28 |
33×29×20 |
3.7 |
| YD30-013-5T |
5 |
3 |
7.5 |
616 |
383 |
2 |
10 |
36 |
45 |
45×35×24 |
5.3 |
| YD30-013-10T |
10 |
3 |
12.5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| YD30-013-20T |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70×45×75 |
19.4 |
Paramètres de base généraux
| Catégorie de paramètres |
Description spécifique |
| Positionnement du produit |
Conçu pour les scénarios de levage de charges lourdes en haute altitude sans alimentation électrique, desservant des domaines tels que la maintenance des équipements d'atelier d'usine, le levage de matériaux de construction, la manutention de marchandises en entrepôt et le sauvetage en extérieur. 8 modèles couvrent une plage de charge de 0,5T à 20T, équilibrant la portabilité légère et la capacité de charge de qualité industrielle. |
| Caractéristiques principales |
- Fonctionnement sans alimentation : Aucune alimentation externe requise ; tirez manuellement sur la chaîne à main pour le levage, adapté aux scénarios sans alimentation.
- Service de personnalisation : Prend en charge la personnalisation OEM et les ajustements de fonctions personnalisés.
- Normes internationales : Conforme aux normes de sécurité internationales, tous les modèles ayant réussi les tests de surcharge (1,5 fois la charge nominale).
|
| Structure et matériau |
- Système de chaîne : Chaîne en alliage haute résistance de qualité 80 avec surface galvanisée à chaud pour la prévention de la rouille.
- Mécanisme de transmission : Conception à double roulement avec jeu d'engrenages de précision, efficacité de transmission ≥90 %.
- Système de freinage : Frein à cliquet intégré avec couple de freinage ≥3 fois le couple nominal.
- Ensemble crochet : Crochets en acier forgé 40Cr avec loquets de sécurité à réinitialisation automatique.
|
Détails du produit
Centré sur la sécurité des charges lourdes + la durabilité économe en main-d'œuvre + l'universalité sans alimentation, le palan à chaîne de type HSZ série YD30-013 est optimisé pour les scénarios de levage de charges lourdes sans alimentation.
Double roulement + chaîne haute résistance, levage sans effort de charges lourdes
Transmission à double roulement, excellente efficacité et durabilité
- Effet important d'économie de main-d'œuvre : Résistance de transmission réduite de 30 %, efficacité de levage augmentée de 25 %.
- Moins d'usure : Les roulements répartissent uniformément la force radiale, réduisant l'usure de 40 % et prolongeant la durée de vie à 1,5 fois celle des produits ordinaires.
Chaîne en alliage de qualité 80, robuste, antirouille et sans blocage
- Forte capacité de charge : Résistance à la rupture beaucoup plus élevée que les chaînes ordinaires.
- Excellente résistance à la rouille : Double traitement antirouille de galvanisation à chaud + passivation.
- Engrènement en douceur : Précision du pas de chaîne ≤0,1 mm pour une correspondance précise des pignons.
Protections de sécurité multiples, aucun risque dans les opérations de charges lourdes
Frein « Verrouillage-Déverrouillage », protection antichute plus fiable
- Le frein se verrouille instantanément lorsque la chaîne à main est relâchée, empêchant la chute d'objets lourds.
- Le système de freinage réussit 1 000 tests de démarrage-arrêt de charges lourdes sans détérioration des performances.
Crochet anti-détachement + structure compacte, sûr et portable
- Crochet anti-détachement : Loquets de sécurité à réinitialisation automatique avec angle d'ouverture ≤60°.
- Conception légère : Le modèle 0,5T ne pèse que 8 kg ; le modèle 20T est doté d'une conception modulaire divisée pour un transport facile.
Scénarios d'application
Maintenance des équipements d'atelier d'usine (Scénario principal : modèles 0,5T-5T)
Exigence de scénario : Soulever une broche de machine de 5T hors de la cavité de l'équipement (hauteur de 2,5 m) en cas de panne de courant dans un espace de travail étroit.
Résultat : Réduit les opérateurs de 70 %, réduit le temps de levage d'1 heure à 20 minutes.
Levage de matériaux de construction (Scénario 2 : modèles 3T-10T)
Exigence de scénario : Soulever un faisceau d'acier de 8T vers une plate-forme de 10 m de haut sur un chantier de construction sans alimentation.
Résultat : Réduit le coût de levage de 80 %, fonctionne en continu pendant 1 mois dans des environnements poussiéreux.
Manutention de marchandises en entrepôt et sauvetage en extérieur (Scénario 3 : modèles 0,5T-20T)
Exigence de scénario : Déplacer une étagère de 15T dans l'entrepôt ; soulever un véhicule de 5T lors d'un sauvetage en extérieur.
Résultat : Augmente l'efficacité de l'entrepôt de 80 % ; termine le sauvetage du véhicule en 30 minutes sans alimentation.
Foire aux questions
Q1 : Comment choisir le bon modèle en fonction des besoins réels ?
R1 : Choisir en fonction de la charge, de la hauteur et du scénario :
- Sélectionnez le modèle avec une charge nominale supérieure de 20 % à la charge réelle
- Les modèles 0,5T-1,5T ont une levée de 2,5 m ; les modèles 2T-20T ont une levée de 3 m
- Privilégiez les modèles de chaînes galvanisées pour une utilisation en extérieur
Q2 : La chaîne se bloque pendant le levage. Est-ce une panne ? Comment le résoudre ?
R2 : Généralement un problème d'opération ou de maintenance :
- En cas d'enchevêtrement de la chaîne : tirez lentement sur la chaîne à main dans le sens inverse
- En cas de lubrification insuffisante : ajoutez de la graisse à base de lithium (modèle Li-2)
Q3 : Après une utilisation à long terme, l'effet de freinage diminue. Comment l'ajuster ?
R3 : Ajuster le jeu du frein :
- Desserrez l'écrou de fixation du ressort de frein
- Faites pivoter le boulon de réglage dans le sens des aiguilles d'une montre (1/4 de tour à chaque fois)
- Remplacez la garniture de frein si l'usure ≥1 mm
Q4 : En cas d'utilisation en extérieur à basse température (-25 ℃), la chaîne deviendra-t-elle cassante et le frein tombera-t-il en panne ?
R4 : Non, avec les préparations appropriées :
- Les chaînes en alliage de qualité 80 conservent leur résistance à -25 ℃
- La graisse de frein est de type basse température résistant à -30 ℃
- Préchauffez les composants en tirant à vide sur la chaîne à main 10 à 15 fois
