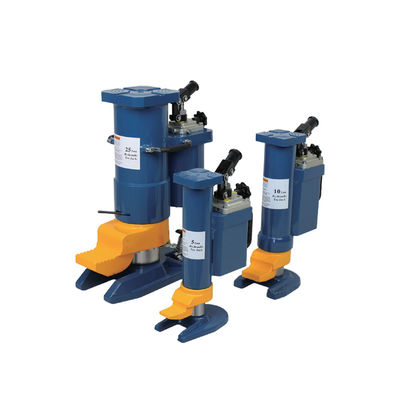

Vérins à pointe industriels (5-25T) : Rotation à 360° pour le levage ferroviaire/de machines
Spécifications du produit
Informations de base sur la série et configurations communes de base
| Paramètres courants |
Description spécifique |
| Type de produit |
Vérins à pointe industriels, couvrant trois spécifications de charge nominale (5T/10T/25T). Spécialement conçus pour le levage d'équipements ferroviaires, de machines lourdes et de gros appareils robustes, ils servent principalement des scénarios industriels tels que les stations de maintenance ferroviaire, les usines de machines lourdes, les grands ateliers et les entrepôts logistiques. |
| Configurations communes de base |
- Structure de vérin inversé stable : Adopte une conception de vérin inversé, qui répartit la force plus uniformément sur le vérin pendant le levage de charges lourdes, avec une déflexion du cadre ≤0,1 mm

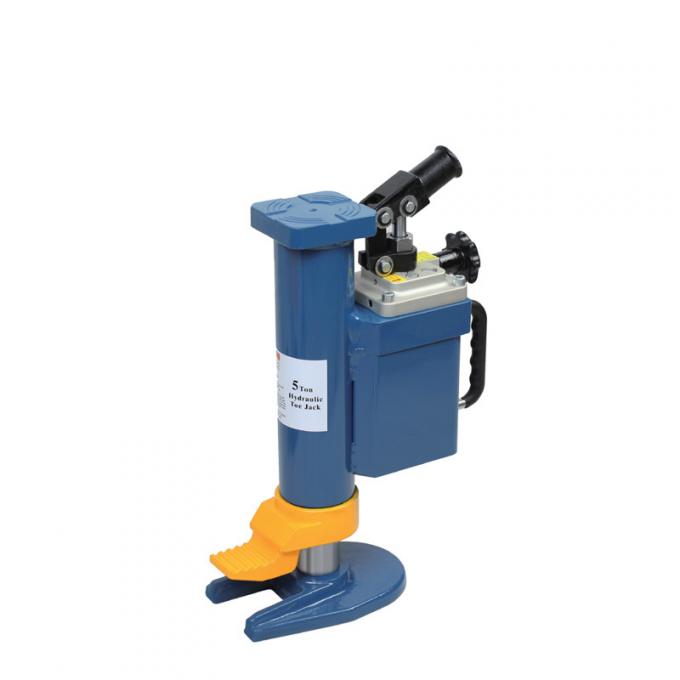

- Logement rotatif à 360° : Le logement peut pivoter librement à 360°, permettant le réglage de l'angle de levage sans déplacer l'équipement
- Dispositif de descente contrôlée : Structure d'étranglement hydraulique intégrée, qui peut contrôler avec précision la vitesse de descente du vérin (minimum 5 mm/s)
- Soupape de sécurité de protection contre les surcharges : Conforme aux normes ANSI/ASME PALD 2009, coupant automatiquement le circuit d'huile en cas de dépassement de 10 % de la charge nominale
- Levier de pompe amovible : Le levier de pompe adopte une conception enfichable, facile à ranger et à transporter après démontage
|

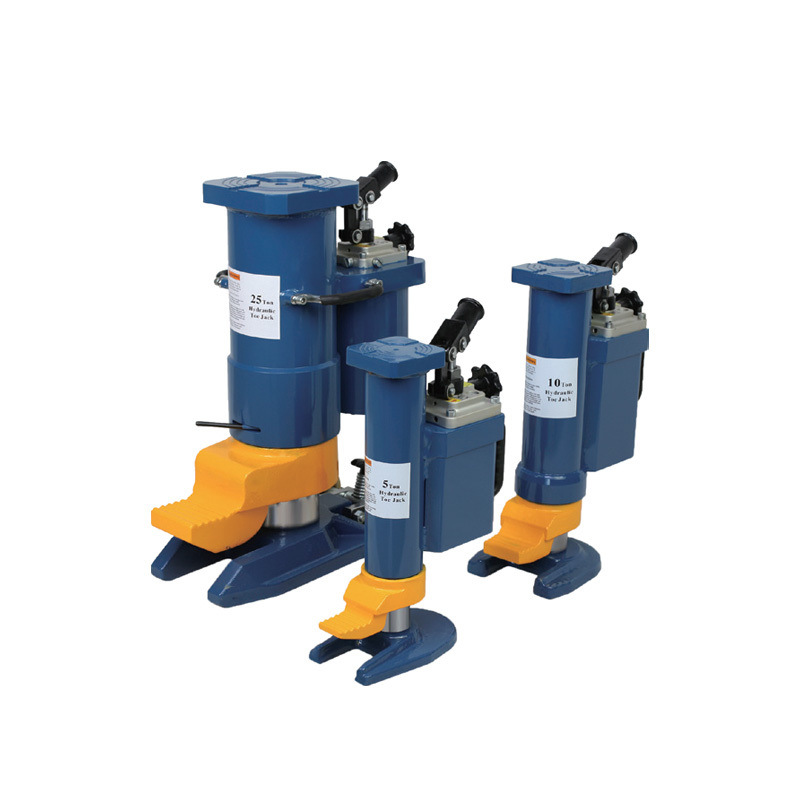

Comparaison des paramètres clés de chaque modèle
| Modèle |
Capacité nominale |
Plage de levage de la pointe (MM) |
Plage de levage de la tête (MM) |
Force maximale du levier (KG) |
Poids net/Poids brut (KG) |
Scénarios adaptables principaux |
| YD21-011 |
5T |
25-230 |
368-573 |
38 |
25/26 |
Maintenance légère des équipements ferroviaires, positionnement de petites machines-outils lourdes |
| YD21-012 |
10T |
30-260 |
420-650 |
40 |
35/36 |
Réglage moyen des aiguillages ferroviaires, installation de moteurs industriels de classe 10T |
| YD21-013 |
25T |
58-273 |
505-720 |
40 |
102/119 |
Déplacement de machines-outils lourdes, levage de composants de ponts ferroviaires de classe 25T |
Détails du produit
La série de vérins à pointe industriels YD21-011 à YD21-013 est un équipement professionnel développé pour répondre aux problèmes de "levage instable, positionnement difficile et descente incontrôlable dans les scénarios industriels à charges lourdes".
Vérin inversé + rotation à 360°, doubles percées en matière de charges lourdes et de flexibilité
- Structure de vérin inversé : Transfère le point de force vers la partie renforcée du cadre. Combiné à un corps principal en acier laminé à froid de 12 mm d'épaisseur (résistance à la traction ≥950 MPa)
- Logement rotatif à 360° : Permet le réglage de la direction de levage sans déplacer l'ensemble de l'équipement
Descente contrôlée + protection contre les surcharges, double garantie de sécurité et de précision
- Contrôle de la vitesse par étranglement hydraulique : Peut contrôler avec précision la vitesse de descente du vérin en ajustant la soupape de décharge de pression
- Double protection de sécurité : La soupape de sécurité contre les surcharges et le levier de pompe haute résistance garantissent un fonctionnement sûr
Large plage de levage + légèreté, double optimisation de l'adaptation et du fonctionnement
- Levage sur toute la plage de 25 à 720 mm : Couvre de nombreux scénarios, de l'adaptation à faible dégagement au support en hauteur
- Conception légère : Le modèle 5T a un poids net de seulement 25 kg, ce qui réduit les coûts de manutention de l'équipement
Scénarios d'application
Maintenance des équipements ferroviaires légers dans les stations de maintenance ferroviaire (YD21-011)
Exigence du scénario : Entretenir les composants de voie ferrée de 5T (dégagement inférieur de la voie 23 mm), nécessitant un levage à faible dégagement et un positionnement précis
Résultat : L'adaptation à faible dégagement élimine le besoin d'endommager la fondation de la voie, et la rotation à 360° simplifie le positionnement
Installation de machines-outils de classe 10T dans les usines de machines lourdes (YD21-012)
Exigence du scénario : Installer un tour CNC de 12T (dégagement de la base 28 mm), nécessitant une capacité de charge de plus de 10T et un support en hauteur
Résultat : Le support de charges lourdes et la descente contrôlée garantissent la précision de l'installation
Foire aux questions
Q1 : Le YD21-011 (capacité de charge de 5T) peut-il soulever un équipement ferroviaire de 5,2T ?
R1 : La protection contre les surcharges sera déclenchée et le levage n'est pas recommandé. La capacité de charge nominale du YD21-011 est de 5T, avec un seuil de protection contre les surcharges de 5,5T.
Q2 : Pendant l'utilisation, le logement rotatif à 360° est bloqué et ne peut pas ajuster l'angle de manière flexible. Quelle est la raison ?
R2 : Cela est principalement dû à un blocage par des impuretés entre le logement et la base, une lubrification insuffisante ou de la rouille sur le roulement rotatif.
