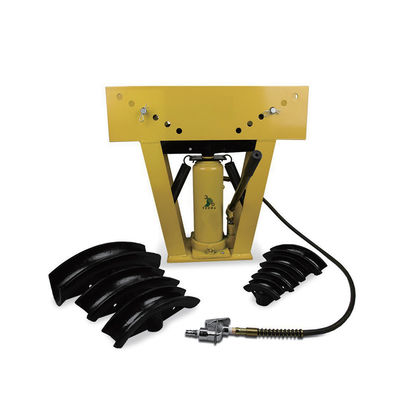

16 tonnes de condensateur de tuyaux air-hydraulique: 90°-180° de courbure, 8 matrices pour les tuyaux lourds d'automobile/industriels/municipaux
Détails du produit
| Nom de produit: | YD12-005 16 TON AIR / PIPE HYDRAULIQUE | Modèle n °: | YD12-005 |
|---|---|---|---|
| Représentation de noyau: | Capacité de flexion du tuyau: pression de flexion nominale 16 tonnes, plage d'angle de flexion d | Paramètres de dimension: | Taille de l'emballage: 660 × 620 × 280 mm Dimension de l'équipement: env. 630 × 580 × 260 mm |
| Paramètres de poids: | Paramètres de poids Poids net (NW): 66 kg Poids brut (GW): 73 kg | Pièces applicables: | Matériau: tuyaux en acier, tuyaux galvanisés, tuyaux en alliage de cuivre, tuyaux en aluminium à par |
| Mettre en évidence |
16 tonnes de condensateurs hydrauliques de tuyaux,une résistance à l'usure d'environ 0,8 kVA |
||
Description du produit
| Catégorie de paramètre | Valeur spécifique |
|---|---|
| Nom du produit | Cintreuse de tubes air/hydraulique YD12-005 16 tonnes |
| N° de modèle | YD12-005 |
| Performance principale |
Capacité de cintrage des tubes : pression de cintrage nominale de 16 tonnes, plage d'angle de cintrage de 90°–180° Configuration des matrices : 8 matrices de cintrage de précision, comprenant les tailles 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3" |
| Paramètres dimensionnels |
Taille du colis : 660 x 620 x 280 mm Dimensions de l'équipement : environ 630 x 580 x 260 mm |
| Paramètres de poids |
Poids net (P.N.) : 66 kg Poids brut (P.B.) : 73 kg |
| Tubes applicables |
Matériau : tubes en acier, tubes galvanisés, tubes en alliage de cuivre, tubes en aluminium à parois épaisses, tubes en acier inoxydable Spécifications d'épaisseur de paroi pour chaque taille de matrice fournie |
| Matériau principal |
Corps de la machine : tôle d'acier laminée à froid de 3 mm d'épaisseur Matrices : acier allié chrome-molybdène Système air-hydraulique : vérin haute pression et vérin hydraulique à double effet |
Équipement de qualité professionnelle conçu pour cintrer avec précision et efficacité des tubes à parois épaisses de grand diamètre :
- Pression nominale de 16 tonnes pour cintrer des tubes en acier à parois épaisses de 3" avec une épaisseur de paroi de 7 mm
- Système à double entraînement (pneumatique/hydraulique) pour un fonctionnement flexible dans divers environnements
- Réglage grand angle de 90°–180° avec cadran de précision (précision de ±0,5°)
- 8 matrices de précision couvrant des diamètres de tubes de 1/2" à 3" pour des applications polyvalentes
- Le vérin à double effet augmente l'efficacité du cintrage de 50 %
Cadran d'établi gravé au laser avec des incréments de 1° et une goupille de verrouillage mécanique assure des angles de cintrage précis :
- Course de vérin optimisée de 180 mm pour un cintrage circulaire complet à 180°
- Capacité de fonctionnement continu avec fonction de retour automatique
Conçu pour la stabilité et la durabilité dans les environnements industriels exigeants :
- Corps en tôle d'acier laminée à froid de 3 mm d'épaisseur avec nervure de renfort en forme de I
- Résistance à la torsion de 900 N*m sans secousse pendant le fonctionnement
- 4 patins antidérapants et 2 roulettes auxiliaires directionnelles avant pour la mobilité
- Réparation automobile robuste :Cintrage en U à 180° de tubes d'échappement en acier inoxydable de 3"
- Usines industrielles :Cintrage à 135° de tubes à vapeur en acier à parois épaisses de 2-1/2"
- Génie municipal :Réglage de 90°–120° de tubes de chauffage galvanisés de 3"
- Maintenance des chantiers navals :Mise en forme à 150° de tubes de carburant en alliage de cuivre de 2"
Non, cela dépasse la limite de pression de 16 tonnes de l'équipement. La matrice de 3" est conçue pour les tubes en acier avec une épaisseur de paroi ≤ 7 mm. Le cintrage forcé peut endommager l'équipement.
L'équipement peut être séparé en corps (50 kg) et en matrices (16 kg). Des poignées de transport antidérapantes sont fournies pour faciliter le transport. L'utilisation d'un monte-charge ou d'un chariot hydraulique est recommandée.
Pour les matériaux à haute élasticité, ajoutez un angle de compensation de 3°–5°. Réduisez la vitesse d'application de la pression à 2 MPa/s. Une trempe professionnelle peut être nécessaire en cas de ressort excessif.
Vérifiez l'obstruction du circuit d'alimentation en air, les fuites ou la défaillance des composants pneumatiques. Nettoyez ou remplacez les filtres, les joints ou la vanne directionnelle si nécessaire. Contactez le fabricant pour le remplacement des joints.
