Vice de machine de pivot | Étau au banc avec le Tableau tournant de sommet universel

Types d'étau au banc avec le vice de machine tournant de pivot d'étau au banc de Tableau de sommet universel résistant de base de pivot



Un vice fait partie de l'équipement de base d'un établi parfaitement équipé. Ce vice résistant est idéal pour l'usage intensif dû à sa dureté et corps stable.

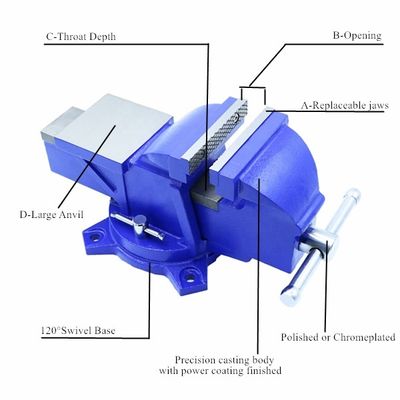

Avec ce vice résistant tout est tenu fermement et dans la position correcte. Ceci est assuré par la mâchoire de serrage avant, la mâchoire de serrage fixe et la manivelle d'axe. L'objet est maintenu entre les deux mâchoires de serrage. La mâchoire de serrage fixe est montée sur le corps bas et ne peut pas être changée en position. La mâchoire avant se repose sur un rail de guide et peut être déplacée dans les deux sens.

Le vice a une largeur de mâchoire de serrage de 100 millimètres (4") et a un fil trapézoïdal. L'axe peut être sûrement ouvert et fermé avec le fil et l'écrou d'axe. Cette procédure permet à la largeur de fixage des mâchoires de serrage d'être individuellement adaptée à la taille des objets.

La conception du vice lui permet d'être fixé à l'établi de sorte que la mâchoire arrière accroche au-dessus de l'établi. C'est important si de longs objets tels que des tuyaux doivent être maintenus verticalement. En plus de la fonction de fixage, ce vice a une enclume de 100 millimètres (4"). Le travail supplémentaire tel que le martèlement ou la granulation peut être effectué ici.

Caractéristique :

Caractéristiques

Modèle non.	Taille	(Millimètres)	B (millimètre)	C (millimètre)	D (millimètre)	Quantité. /CTN	G.W./N.W. (KILOGRAMMES)	PAQUET /CTN (CM)
YD74-001	3" (75mm)	75	75	46	65 x 66	6	38/36	56 x 42 x 16
YD74-002	4" (100mm)	100	100	61	86 x 85	4	47/45	71 x 35 x 19
YD74-003	5" (125mm)	125	125	72	109 x 105	1	21/20	45 x 20 X.25
YD74-004	6" (150mm)	150	150	84	128 x 125	1	31 x 29,5	52 x 22 x 27
YD74-005	8" (200mm)	200	200	102	150 x 150	1	48 x 46	60 X.25 X 30
YD74-006	10" (250mm)	250	225	107	160 x 160	1	60 x 54	71 x 33 x 39
