type long outil de la barre 14Pcs de l'extracteur de hub d'incidence de roue de mâchoire

Description de produit

taille 14Pcs 2 soutenant le séparateur soutenant l'extracteur de retrait

2" 3" de type barre longue poulie de vitesse de mâchoire de diviseur

Caractéristiques :

•  2 pouces et 3 pouces soutenant des séparateurs.
•  Laissez tomber forgé et soumis à un traitement thermique.
•  Des outils de séparateur sont utilisés avec l'extracteur et les jambes de barre pour une grande variété de travaux de traction
•  La barre transversale d'extracteur de 5 "" avec un "" 6-1/4 forçant la vis ou chacune des séparateurs de rapport peut également être utilisée séparément ou en combination avec d'autres extracteurs ou outils.

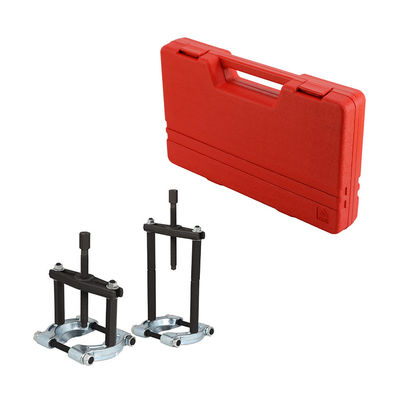

•  Caisse de soufflage de corps creux pour le stockage.

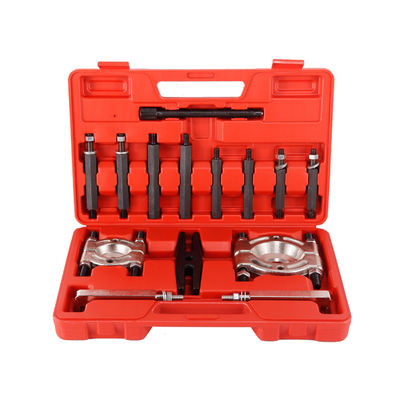

Paquet inclus (14pcs) :

•  Laissez tomber la construction forgée
•  Deux mâchoires de rapport de séparateur (diviseurs) - 2 "" et 3 ""
•  Jambes d'extension : 5 "" - 4pcs
•  Jambes d'extension : 4 "" - 4pcs
•  Adaptateur central de joug : 6 "" – 1pcs
•  Barre principale d'extracteur : 6,9" – 1pcs
•  Crochets : 2pcs
•  Forcer des vis
•  Caractéristiques :
•  Matériel : Acier, fer, plastique
•  Taille globale : "" 14,5 x 9,4 x 2,4 (LxWxH)
•  G.W. : 12,98 livres
•  Quantité : 14 PCS

Manuel d'utilisation :
Précautions d'Assemblée

• 1. Réunissez seulement selon ces instructions. L'assemblée inexacte peut créer des risques.
• 2. Portez les lunettes de sécurité Norme ANSI-approuvées et les gants résistants de travail pendant l'assemblée.
• 3. Maintenez la zone de rassemblement propre et bien allumée.
• 4. Gardez les spectateurs hors du secteur pendant l'assemblée.
• 5. Ne réunissez pas si fatigué ou quand sous l'influence de l'alcool, des drogues ou du médicament.

Mesures de sécurité spécifiques

• 1. Soyez certain que les mâchoires de séparateur sont également placées entre les moitiés de roulement avant d'essayer de séparer.
• 2. La vis sans fin (5) devrait être portée sur l'axe où les incidences sont tirées pour éviter d'endommager l'axe ou de soutenir le logement.
• 3. Avoid pinçant ou éraflant l'axe de rapport par solidement (et carrément) plaçant les mâchoires autour du logement de rapport.
• 4. Prenez soin en enlevant la vis sans fin du cas d'éviter d'endommager les fils. Soulevez des extrémités de la vis sans fin.

Consignes d'utilisation
Traction des incidences outre d'axe

• 1. Choisissez la taille appropriée soutenant la mâchoire de séparateur (2 ou 14) pour la taille de rapport (2,2" | 3" ou 2") étant enlevé de l'axe.

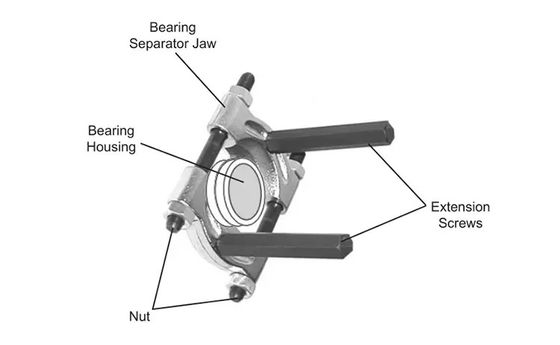

• 2. Détachez les écrous de mâchoire de séparateur (3) suffisamment pour permettre aux mâchoires d'attraper derrière le logement de rapport.
• 3. Utilisant une clé (pas a inclus), commencez à serrer également les écrous jusqu'à ce que les mâchoires soient solidement placées derrière le logement de rapport.

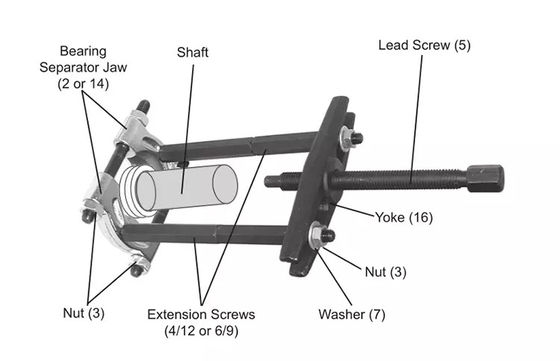

• 4. Vis dans des les deux vis d'extension de la même longueur (4/12 ou 6/9) dans le séparateur de rapport

Mâchoires comme montré ci-dessous.
NOTE : N'utilisez pas les vis d'extension de différentes longueurs.

• 5. Placez le joug de 6 pouces (16) au-dessus des vis d'extension et le fixez étroitement avec des joints (7) et des écrous (3).
• 6. La vis la vis sans fin (5) dans le joug jusqu'à ce qu'elle touche le centre de l'axe où les incidences sont montées.
• 7. Utilisant une clé, tournez la vis sans fin dans le sens horaire jusqu'au logement de rapport commence à écarter l'axe.
• 8. Rotation Continue ? la vis sans fin jusqu'à ce que le logement de rapport soit outre de l'axe.
• 9. Enlevez la vis sans fin en la tournant dans le sens contraire des aiguilles d'une montre.
• 10. Enlevez soutenir le logement.
